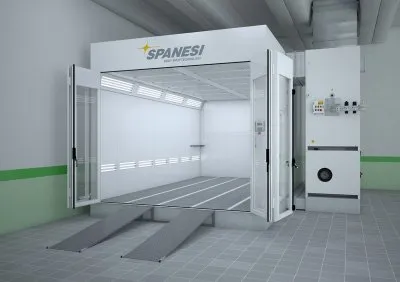

Виды окрасочных камер: выбор по типу производства и материалам
Окрасочная камера — специализированное помещение или оборудование для нанесения и сушки лакокрасочных покрытий. Правильно подобранная камера обеспечивает качество окраски, безопасность технологического процесса и экономию материалов и энергоресурсов. В статье рассмотрены основные виды окрасочных камер по типу производства и по материалам, из которых их конструируют, а также факторы выбора и практические рекомендации.
1. Классификация по типу производства
Классификация по типу производства помогает соотнести камеру с объемом работ, типом окрашиваемых изделий и требованиями к уровню автоматизации.
Периодические (лабораторные, малые мастерские)
Описание: камеры для небольших партий, ручной или полуавтоматический цикл.
Применение: автотюнинг, мебельные мастерские, реставрация, лабораторные испытания.
Характеристики: компактность, простая вентиляция, локальная вытяжка, ограниченная система фильтрации воздуха и лакокрасочных испарений.
Поточные (линии непрерывного или пакетного типа)
Описание: камеры интегрированы в производственную линию с конвейерной подачей изделий.
Применение: серийное промышленное производство (автомобилестроение, промышленное оборудование, мебельная промышленность).
Характеристики: высокая производительность, точный контроль температуры и влажности, автоматизация нанесения и сушки, сложные системы рекуперации и фильтрации.
Модульные/мобильные
Описание: сборно-разборные блоки, контейнерного типа, могут быть быстро установлены или перемещены.
Применение: выездные сервисы, монтажно-ремонтные площадки, сезонные производства.
Характеристики: быстрая установка, ограниченные возможности по интеграции сложных систем, пригодны для временных решений.
Специальные камеры (для крупногабаритных изделий, антикоррозионные камеры, камеры для порошковой окраски)
Описание: адаптированы под уникальные задачи — окраска вагонов, самолетов, кораблей; порошковая покраска требует специальных режимов подогрева и отжига.
Применение: транспортная и военная техника, судостроение, металлоконструкции.
Характеристики: увеличенные габариты, усиленная система вентиляции, нагрева и фильтрации, стойкие поверхности камеры к агрессивным веществам.
2. Классификация по типу лакокрасочных материалов
Типы ЛКМ во многом определяют конструкцию и оборудование камеры: для водных, растворительных и порошковых покрытий требуются разные режимы и элементы защиты.
Камеры для растворительных (органорастворимых) ЛКМ
Особенности: высокая пожаро- и взрывоопасность паров, требуется взрывозащищенное оборудование.
Необходимые решения: системы искрозащиты, антистатические покрытия, закрытые циклы фильтрации, системы утилизации растворителей (абсорберы, термические окислители, рекуперация).
Применение: автокраски на растворителях, промышленные эмали.
Камеры для водно-дисперсионных ЛКМ (водорастворимые)
Особенности: более безопасные по пожароопасности, но чувствительны к контролю влажности и температуре сушки.
Необходимые решения: системы подогрева и вентиляции с точной регулировкой влажности, безопасные фильтры, возможность низкотемпературной сушки.
Применение: мебельная и интерьерная окраска, бытовая техника.
Камеры для порошковой окраски
Особенности: порошок наносят электростатически при комнатной или пониженной температуре; последующая термообработка (пек) в полимеризационной печи.
Необходимые решения: пылеулавливающее оборудование с циклонной/электростатической очисткой, отдельная система рециркуляции порошка, заземление, отсутствие источников открытого огня.
Применение: металлоконструкции, оконные профили, бытовая техника.
Камеры для специальных покрытий (нанокерамика, антикоррозионные составы, материалы с особой токсичностью)
Особенности: могут требовать отдельные вытяжные системы, нейтрализацию и утилизацию вредных компонентов.
Необходимые решения: химстойкие внутренние поверхности, системы нейтрализации стоков и воздуха, индивидуальные средства защиты операторов.
3. Материалы и конструктивные решения для окрасочных камер
Материал поверхности, конструкции и ограждений непосредственно влияет на долговечность, удобство обслуживания и стоимость эксплуатации.
Металлические (стальные) конструкции
Плюсы: высокая прочность, возможность больших пролётов без опор, долгий срок службы при правильной защите.
Минусы: склонность к коррозии при агрессивных средах, тяжесть конструкции, необходимость антикоррозионной обработки (порошковое покрытие, грунтовка, нержавеющая облицовка в критичных зонах).
Рекомендации: применять нержавеющую сталь или защищённое покрытие в зонах контакта с растворителями; предусматривать антикоррозионную защиту и легкодоступные панели для обслуживания.
Стальные каркасы с обшивкой из сэндвич-панелей
Плюсы: тепло- и звукоизоляция, проще монтаж и демонтаж, дизайнерское оформление.
Минусы: ограниченная стойкость к агрессивным растворителям (зависит от выбранного покрытия панелей).
Рекомендации: использовать панели с внутренним слоем, устойчивым к растворителям (металлизированное или полиэфирное покрытие).
Нержавеющая сталь и алюминиевые профили
Плюсы: высокая коррозионная стойкость, гигиеничность, простота очистки.
Минусы: высокая стоимость (особенно нержавейка), алюминий менее прочен в крупных конструкциях.
Рекомендации: применять в зонах с высокой агрессивностью сред или для мобильных/легких камер.
Пластиковые и композитные панели (ПВХ, полипропилен, фибергласс)
Плюсы: устойчивость к коррозии и многим химикатам, лёгкий вес, доступная цена.
Минусы: горючесть (зависит от марки), ограниченная механическая прочность, возможная деформация при высоких температурах.
Рекомендации: использовать негорючие или самозатухающие марки, комбинировать с металлическим каркасом, избегать применения в зонах высокотемпературного отпекания.
Огнеупорные и теплоизоляционные материалы (минеральная вата, керамические панели)
Применение: камеры для высокотемпературных процессов, печи для порошковой покраски.
Особенности: требуют защитной облицовки для предотвращения попадания волокон в рабочую среду.
4. Вентиляция, фильтрация и безопасность
Независимо от типа и материала камеры, система воздухообмена — ключевой элемент.
Приточно-вытяжная вентиляция
Обеспечивает контроль температуры и влажности, удаление паров и избытка воздуха.
Для растворительных ЛКМ — избегающий рециркуляции режим или рециркуляция через надежную систему очистки/регенерации.
Системы фильтрации
Грубая фильтрация — удаление крупных частиц.
Тонкая и угольная фильтрация — удаление летучих органических соединений (ЛОС) и запахов.
Для порошковых — циклоны и фильтры для улавливания мельчайших частиц и возможность возврата порошка.
Взрывозащита и искрозащита
Необходима в камерах для растворительных ЛКМ: искрозащищённые двигатели, взрывобезопасные воздухооборотные шкафы, заземление.
Нормативы и стандарты (локальные СНиП/ПУЭ/ATEX и пр.) должны быть соблюдены.
Пожарная безопасность
Автономные противопожарные системы, датчики утечки растворителя, системы аварийной вентиляции и огнетушения (пенные, порошковые, газовые в зависимости от типа ЛКМ).
Материалы внутренней отделки должны быть огнестойкими там, где это необходимо.
5. Критерии выбора окрасочной камеры
Объем и тип производства
Мелкое ремесленное производство — подойдет периодическая камера или модульный вариант.
Серийное производство — поточные линии с высокой автоматизацией.
Тип ЛКМ
Порошковая окраска vs растворимые составы vs водные — каждый тип диктует свои требования к вентиляции, безопасным материалам и оборудованию.
Габариты и форма изделий
Крупногабаритные изделия требуют камер с большим внутренним объёмом, усиленным каркасом и специализированными подъемно-поворотными механизмами.
Температурно-влажностные режимы
Требования к контролю влажности критичны для водорастворимых составов; температурный режим важен для полимеризационных операций.
Экономика и окупаемость
Стоимость строительства и эксплуатации (энергопотребление, обслуживание фильтров, утилизация растворителей).
Рециркуляция воздуха и рекуперация тепла снижают долгосрочные операционные расходы.
Нормативы и экология
Соответствие локальным экологическим, санитарным и промышленным стандартам по выбросам ЛОС, утилизации стоков и безопасности труда.
6. Практические рекомендации при проектировании и покупке
Заложите запас по производительности вентиляции и по площади для будущего расширения.
Подбирайте материалы внутренней отделки, исходя из типа ЛКМ: для растворителей — нержавейка или инертные покрытия; для порошка — материалы, не создающие электростатические разряды.
Планируйте систему рекуперации тепла и, при возможности, рекуперацию растворителей — это окупается при больших объёмах.
Обеспечьте легкий доступ к фильтрам, вентиляторам и электрооборудованию для обслуживания.
Предусмотрите адекватную систему очистки стоков и нейтрализации выбросов в атмосферу во избежание штрафов и экологических рисков.
Проконсультируйтесь с поставщиком ЛКМ: часто производитель краски даёт рекомендации по оптимальным параметрам камеры.
Соблюдайте местные нормы и стандарты по взрывозащите и пожарной безопасности; при необходимости привлекайте сертифицированных проектировщиков.
Выбор окрасочной камеры — баланс между требованиями к качеству покрытия, безопасностью и экономической эффективностью. Тип производства и используемые материалы определяют конструктивные решения, выбор материалов облицовки и систему вентиляции. При проектировании важно учесть не только текущие потребности, но и потенциальный рост объёмов, экологические требования и расходы на эксплуатацию. Правильно спроектированная камера повышает качество окраски, уменьшает потери ЛКМ и снижает риски для персонала и окружающей среды.
